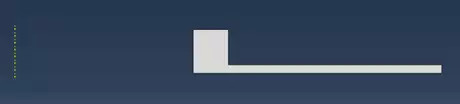

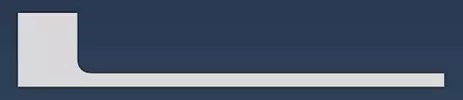

使用creat Fillet功能对模型倒角处设置0.005的倒圆角。倒角后，模型并未改变，需要在模型树中，part下的Features右键，Regenerate，最终模型如下图所示。

2.在材料模块中定义密度7800，弹性模量1.93E11，泊松比0.3。所不同的是，热分析还需要指定热传导系数以及比热。在Thermal里输入参数，热铲刀系数25.96，比热451。

3.创建截面属性以及装备部件，和普通的静力分析设置一样。

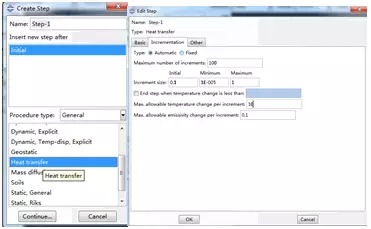

4.Step有所不同，分析类型仍为通用分析步，下面要更改为Heat Transfer。在Edit Step窗口中，使用默认的瞬态分析（Transient），时长设置为3s。切换到Incrementatin进行相应的设置，如下图。

5.Load模块中，设置左边温度为100度，右边及上边温度为20度。Creat BC，类型选择Other>Temperature。在纯粹的热传导分析方程中，没有位移项，因此不会发生刚体位移，这里也就不需要设置位移边界条件。

6.接下来划分网格，种子尺寸给0.005，单元类型需要在单元族中选择专门用来热分析的Heat Transfer，查看下面确保使用的单元为DCAX4。使用结构化的全四边形网格划分方法。

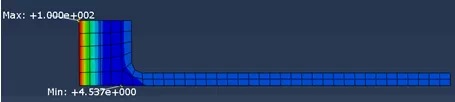

7.到此，热分析的设置已经完成，可以提交计算，完成后，查看变量NT11即为节点温度。

8.接下来，在之前热传导的基础上，进行热应力分析。
在模型树中右键刚才的Model-1，copy，接下来的设置都在copy的新模型中进行相应的修改。

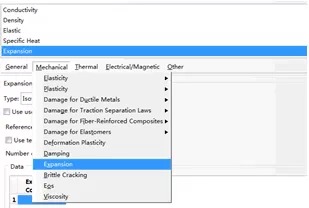

9.热应力分析中，考虑到受热膨胀，结构变形对应力的影响，因此需要设置膨胀系数，在材料属性中添加Expansion，大小为1.62E-5。

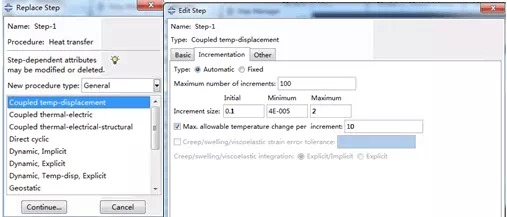

10、把step有热传导分析步改为热力耦合分析步。

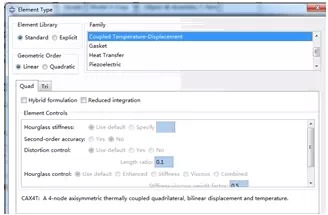

12.单元类型同样要更改为热力耦合专用的单元（Coupled Temperature-Displacement），查看单元类型为CAX4T

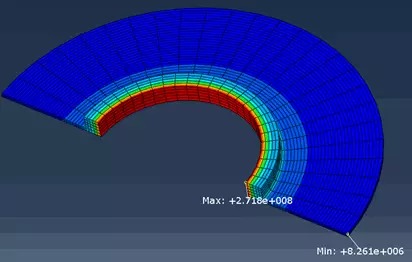

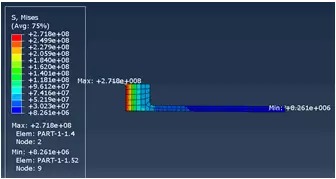

13.提交计算并查看结果。下图为Mises应力图，可以看到，由于左边温度高，因此产生的热应力也相对较大。
