主底座与连接件连接螺栓静强度分析-上海赛一仿真

主底座与连接件连接螺栓静强度分析

2016-1-26 13:35:15

主底座与连接件连接螺栓静强

详细介绍

风电行业简介

随着全球新能源产业的飞速发展，风能由于其经济，可再生性以及研究相对成熟，在国内外得到了长足发展。目前我国风电装机量已经是世界第一，绿色能源在电力行业中的占比还在不断提高。

风电制造行业是有限元分析应用的一个重要领域。风力发电设备中：采用复合材料的叶片设计分析优化、塔筒模态分析、齿轮箱及其构件以及轮毂设计等各种接触、非线性分析等均为复杂课题，需要多门学科知识方法的综合应用。

针对风电制造领域关注的各种线性、非线性、接触，模态等静力，动力学问题，作为世界上最优秀的非线性分析软件——Abaqus有针对性的提供了相应的分析解决方案。Abaqus的有限元分析能力已经被全球知名风机制造商及其相关项目服务商，科研单位检验并得到了广泛的认可。
目前风电行业中最关键的问题主要是模型的合理简化、轴承的模拟、叶片复合材料的模拟、螺栓连接、焊缝疲劳分析以及大量的接触非线性和几何非线性分析。

Ansa作为专业的前处理软件，可以为风电行业提供快速高质量的六面体网格模型，从而在网格上保证计算的精度和速度。

Abaqus作为非线性有限元分析软件，在风电行业具有强大的优势：

1.针对风电行业中的大型的轴承模型，提供了完美的间隙单元解决方案，可以定义大量的参数对轴承进行合理的简化假设，不仅可以保证计算的准确性，更能考虑的计算的经济性；

2.针对复合材料Abaqus更是提供了强大的复合材料铺层模拟技术；风电行业的螺栓连接更是计算不可缺少的部分，无论螺栓是实体模型还是简化模型，Abaqus都能够准确的模拟螺栓预紧力的情况，保证计算的真实性；

3.针对风电行业中存在的大量接触非线性和几何非线性，更是abaqus的强项，可以充分考虑几何变形所引起的几何非线性，以及大量接触边界所产生的非线性，通过先进的自动增量技术及其它控制技术，实现非线性的快速收敛求解。

案例展示

1.偏航轴承与主底座和塔顶法兰的连接螺栓静强度分析

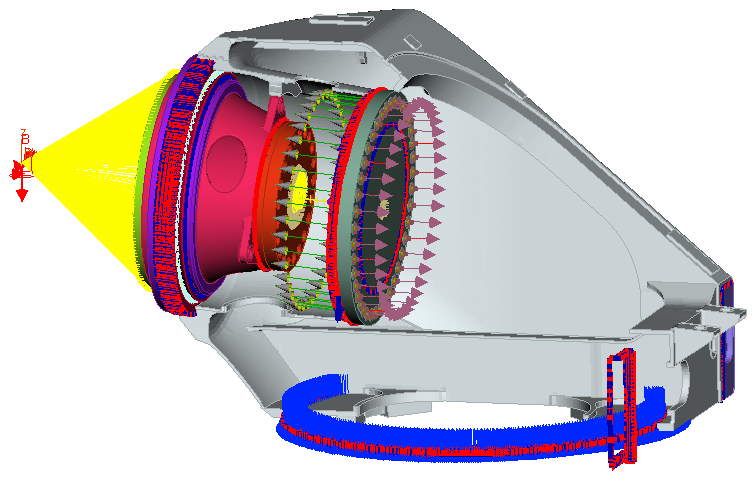

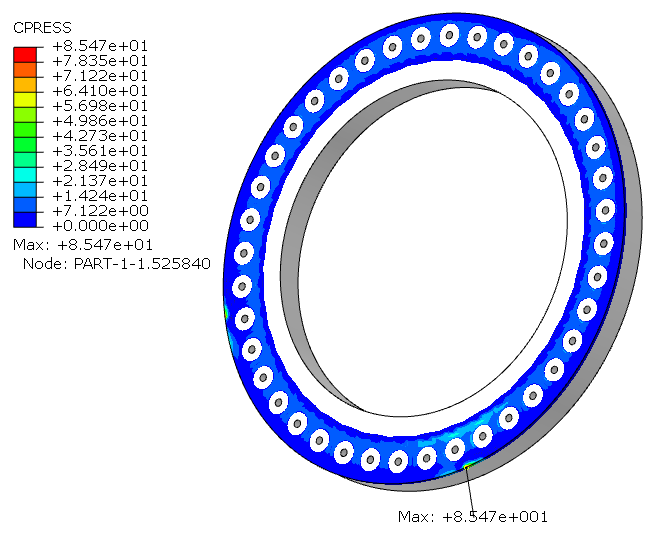

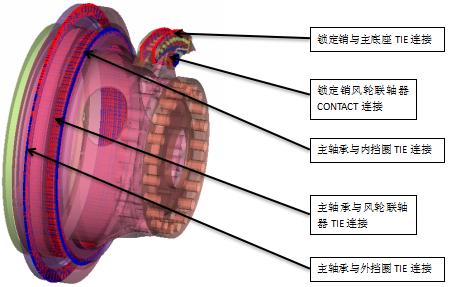

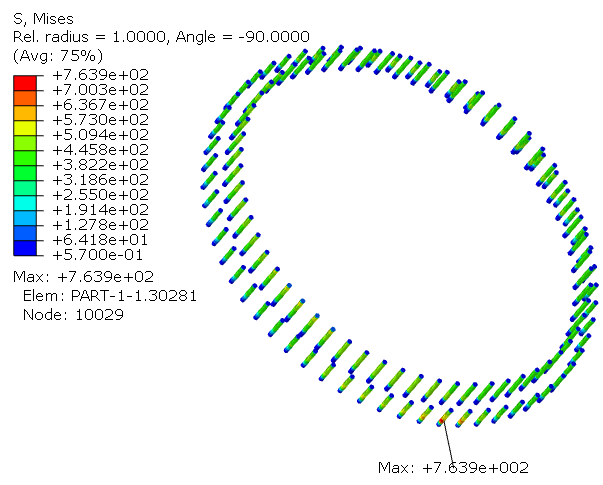

偏航轴承风机偏航时提供转动的部件，工作状态刹车钳抱死刹车盘从而固定偏航轴承的转动，需要偏航时放开刹车钳，转动风机。对于风机来说，此处的螺栓连接受力较大，为整个风机螺栓连接的关键区域。螺栓均采用beam单元模拟，螺栓头按实际尺寸建立，螺纹连接部位保持与实际螺栓相同长度。建立相应的接触。
