有限元专业前处理软件

2017-2-17 13:06:36      点击:


HyperMesh-业内公认功能强大的专业前处理软件


软件介绍:
    Altair HyperMesh是一个高性能的有限元前处理器,为用户提供了高度交互式的可视化环境实现对产品设计性能分析。Altair HyperMesh拥有最广泛的商用CAD和CAE软件接口,为企业提供了业界公认的统一的分析平台。

注重于提升企业工程师的生产率,HyperMesh是用户首选的工程分析环境,它包含众多功能: • 实体几何建模
壳单元网格剖分
模型Morphing网格变形技术
详细分析模型的建立
曲面几何建模
实体网格剖分
自动抽取中面

Altair HyperMesh 优点:

强大的有限元分析建模的企业级解决方案

• 通过其广泛的CAD/CAE接口能力以及其可编程、开放式构架的用户定制接口能力,HyperMesh可以在任何工作领域与其他工程软件进行无缝连接工作。

• HyperMesh为用户提供了一个强大的、通用的企业级有限元分析建模平台,帮助用户降低在建模工具上的投资及培训费用。

无以伦比的网格划分技术——质量与效率导向

依靠全面的梁杆、板壳单元、四面体或六面体单元的自动网格划分或半自动网格划分能力,HyperMesh大大降低了复杂有限元模型前处理的工作量。

通过批处理网格划分(Batch Mesher)及自动化组装功能提高用户效率

•  批处理网格生成技术:无需用户进行常规的手工几何清理及网格划分工作,从而加速了模型的处理工作。

•  高度自动化的模型管理能力,包括模型快速组装,以及针对螺栓,点焊,粘合剂和缝焊的连接管理。

交互式的网格变形、自定义设计变量定义功能

HyperMesh提供的网格变形工具帮助用户无需重新修改原有网格即可自动生成新的有限元模型。

提供了由CAE向CAD的逆向接口

HyperMesh为用户提供了由有限元模型生成几何模型的功能。

Altair HyperMesh 功能:


同类产品中最佳的网生成分能力
     Altair HyperMesh 为用户提供了一整套简便易用且功能强大的工具,帮助用户创建及编辑CAE模型。 在二维及三维CAE模型的创建过程中,用户既可以使用多种网格生成功能,亦可籍于Altair HyperMesh强大的自动网格生成工具自动生成高质量的分析模型。
     高质量网格生成能力
• 面网格划分
• 六面体网格划分
• 四面体网格划分
• CFD 网格划分
• SPH 粒子生成
     网格变形功能
   HyperMorph为用户提供了功能强大的基于交互式和参数化的改变有限元模型外形的解决方案。其独一无二的网格变形算法使用户得以在不牺牲网格质量的前提下快速改变有限元网格的形状。在处理网格变形的过程中, HyperMorph亦允许以用户自定义参数的形式对有限元模型进行变形,这为在此后进行的优化研究提供了便利。
Batch Meshing
     Batch Mesher 是目前最快捷的针对大型装配体进行高质量网格划分的自动化网格生成工具。 得益于BatcherMesher强大的自动化网格划分技术,使用户可以减少人工的工作,将更多的精力投入到工程仿真等具有更高附加值的分析活动中去。BatchMesher可以按用户指定的标准进行网格生成及几何清理等工作,并按用户定制的格式输出有限元模型。
CAD接口
     Altair HyperMesh 为用户提供了直接读取业界主流的CAD模型文件以生成有限元分析模型的能力。在此基础上,Altair HyperMesh强有力的几何清理工具帮助用户自如修复模型导入过程中产生的各种几何错误,以保证在网格生成阶段得到高质量的分析模型。 通过诸如消除错位,小孔,以及压缩模型表面公共边等各种几何清理手段,用户可以在更大的范围、更为合理的区域上进行网格剖分,同时提高整体网格生成的速度及质量。另外,用户还可将加载于几何模型之上的载荷及边界条件映射于有限元模型之上,这为由几何模型生成分析模型进一步提供了便利。
CATIA V4/V5
IGES
PRO-ENGINEER
PARASOLID
UNIGRAPHICS
STEP
ACIS
JT Precise
      CAE 求解器接口
      Altair HyperMesh 支持绝大多数主流求解器格式文件的输入和输出。对于完全支持的求解器,HyperMesh提供了一个完整的环境(User Profile),用户可以调用该求解器对应的模板完成模型前处理工作。除此之外,Altair HyperMesh亦提供了具有高度灵活性的接口,通过接口开发语言来支持其他求解器类型。

用户个性化更加适应您的工作环境

自定义HyperMesh用户界面: 简明易用的用户界面帮助用户自定义拖放菜单位置,自主配置下拉菜单功能以及快捷键设置。

自定义工具栏: 用户可以在Altair HyperMesh面板中添加自定义功能。
    自定义求解器输入文件编译器: 用户可在Altair HyperMesh原有支持的求解器类型的基础上通过二次开发,拓展HyperMesh的输入接口功能,使HyperMesh支持更多的求解器类型及输入文件格式。
    求解器输出模板: 求解器输出模板允许HyperMesh 的数据库输出由用户自定义的求解器输入文件格式。
      HyperMesh 13.0 新功能亮点
      HyperMesh 13.0 包含了多种增强特性特定领域的工具以提升自动化的CAE流程。
      该版本引入全新的“实体编辑器”,让用户能够以全新的方式创建和编辑模型,从而极大提高软件的可用性。此版本大范围更新了众多与 CFD 相关的网格划分功能,同时增强了网格质量检查功能。对于已经相当强大的复合材料建模功能,则在现有功能和流程的基础上进行了众多的更新和扩展。模型组装工具的改进则提高了对复杂模型的处理能力。
     可用性
• 全新的“实体编辑器”提供了一种高效地创建和编辑卡片的方法。许多属性都可同时跨多个实体进行编辑。内置求解器的卡片规则以帮助用户创建新的对象,同时还有信息提示窗口显示参数描述,这样用户就不必去查阅帮助手册了。
• 可以高效地生成新的肋几何实体。长宽高等参数可以实现交互控制。
• 比较工具可以对两个模型或两组实体执行基于模型的 CAD-CAD、CAD-FE 或 FE-FE 比较。
• 用户可以在 RADIOSS、Abaqus、LS-DYNA 和 Nastran模板下使用节点厚度可视化功能。
• HyperBeam 实现了多项可用性方面的更新,例如撤消功能、在截面任意位置计算惯性矩的工具以及测量截面距离的标尺等。
     网格划分
• 自适应式包络网格划分可用来快速近似复杂的几何结构。用户可选择性地对网格进行局部细化,也可保留几何特征。
• CFD 网格划分
• 相对已趋于完善的波前网格划分算法,八叉树网格划分算法可以提供一种更快速的高质量解决方案,可用于 CFD 及其它模型的网格划分中。
• 全新的边界层生成算法不仅具备已有算法的流畅,还可带来更高的稳健性和用户控制选项,从而便于处理各种复杂模型。
• BatchMesher 也实现了诸多更新,可以更好地识别大面积区域和复杂的圆角几何,从而取得更佳的网格划分效果。
• 网格质量:
• “按单元质量”显示模式可按照用户定义的单元质量标准显示云图。用户可以使用屏幕上的控制器详细调节需要显示的质量指标。
• 质量指数面板中包含单元块检查器,可按顺序检查包含不符合用户自定义标准的单元区域。该版本还对网格质量优化功能作了进一步改进,有助于在整个检查过程中消除此类冲突情况。
     复合材料/航空航天
• 如今,HyperMesh 已具备专门适用于航空航天领域的用户配置文件,面向航空航天行业提供大量的工具和处理流程,同时还提供面向其他垂直行业的复合材料应用。
• 对于已经相当高效的复合材料建模流程,该版本也同样进行了诸多实用更新。用户不但可以更好地显示和处理铺层和层压板,还可以对方向、单元、材料和铺层坐标系进行查看。
• 为便于进行详细分析,HyperMesh 提供了一款可将基于壳单元的复合材料模型转化为实体单元的新型实用工具。所需的属性可以自动生成。
• 丢层估算是一款全新工具,可计算由于丢层引起的铺层角度变化和厚度变化。
• 延伸: 选中单元或部件上需要延伸的节点,HyperMesh将会自动重划连接区域的网格。
• HyperMesh 已经具有 Fibersim 仿真数据的接口。在此版本中,用户可以从复合材料建模工具 Simulayt 读取结果,并将其无缝集成到复合材料工作流中。
       装配/连接
• HyperWorks 包含一个材料库,支持对公司材料数据库进行搜索和过滤。此应用程序可连接到 Altair 合作伙伴联盟成员“Key to Metals”的材料数据库。
• ID 管理器可用来组织各个实体或包含文件的 ID 范围,可在 Nastran 和 LS-DYNA 模板中使用。
• 连接更新:
•属性和模块可用作链接对象。
•因此,连接链接浏览器的属性和模块视图中列出了全部可用的链接对象。连接实体浏览器将显示相应连接单元所用的链接和链接类型。
•该版本添加了多个连接单元实现以及可用性方面的更新,例如用于预测螺栓连接单元实现后将包含哪些节点的圆柱形预览。
• 该版本添加了全新且完备的部件替换工具和固连接触定义的查找功能,为 LS-DYNA 接口提供了有益补充。

• 模块实体中包含大量更新,可用来组织和呈现装配、定义当前模块以及在模型浏览器中查看。同时,模块也支持交叉引用。

全球使用客户:



Altair_HyperWorks2017、HyperMesh 2017 最新版试用

链接:http://pan.baidu.com/s/1c2GNLwW 密码:3v95  (压缩包密码:0daydown)






ANSA被公认为最快捷的有限元前处理软件


在众多第三方所做的标准练习中,ANSA被公认为最快捷的有限元前处理软件,同时也是唯一能处理某些复杂建模任务的工具。BETA CAE 系统的完善与发展,使得ANSA具有快捷的速度、无以伦比的性能。通过不断的革新,ANSA在有限元前处理领域领先其它软件十年以上,它具有如下特点:

1.      快速,强劲的数学算法

2.      几何清理、修复及构建简单方便

3.      基于装配关系及边界条件的几何模型

4.      网格与几何相关联

5.      设计模型与有限元模型相统一

6.      快速准确的反映装配关系的连接管理

7.      快速、自动的、高质量的装配体网格划分

8.      网格重建——快速的网格放大与修正

9.      目标定位数据库

10.   多用户协同工作的能力

11.   零部件管理,连接和强大的数据管理工具

12.   一级菜单系统——通过一到两次点击就能完成大部分目标操作

13.   其他。。。



一、ANSA处理过程通用数字模型
除了速度以外,ANSA的强大功能使用户通过共享产品特征建立基于多学科的几何模型,这种功能使用户:

1.    通过执行以下操作减少用户建模时间:

2.      模型的处理与简化

3.      几何清理

4.      焊接与螺栓连接

5.      分配材料属性

6.      偏移几何到中面

7.      干涉修正

8.      裁剪

9.      提高模型正确性和连贯性

10.   一次性完成模型的更新和升级

11.   在同一产品设计中的协同工作

12.   网格重新划分功能降低模型大小

13.   减少计算时间

14.   提高绘图(前后处理)速度

15.   降低硬件支出,因为大的模型需要更多的硬件资源

16.   通过ANSA的以下功能减少外购

17.   ANSA的快速和全面功能

18.   容易上手和一流的用户界面

19.   模型共享,无须考虑转换的精度与效率

20.   提高您的CAE部门价值

21.   花费更少的金钱并真正地减少建模时间,从而不会因为工程分析时间过长而影响到产品的开发

二、ANSA(结构分析的自动网格生成器)在快速、自动生成面网格和体网格及有限元前处理技术中处于领先. 依靠其先进的特点和创新功能, 己经成为业界的一面旗帜. ANSA为有限元模型的生成提供了独一无二的功能, 在有限元建模和前处理方面为用户节省了大量的时间.

1、拓扑显示及几何清理

几何模型在导入有限元前处理器的过程中会发生显示上的错误. ANSA提供了先进而有效的几何清理和修复工具,使用户能够快速修复CAD数据而不用重新建立复杂的几何模型.

1.      快捷的CAD几何实体定义、转换和改进功能

2.      自动识别小特征: 孔、圆角和边角以便进行快速的半自动几何清理

3.      识别并关联对称特征

4.      识别并关联新旧几何信息以及有限元模型

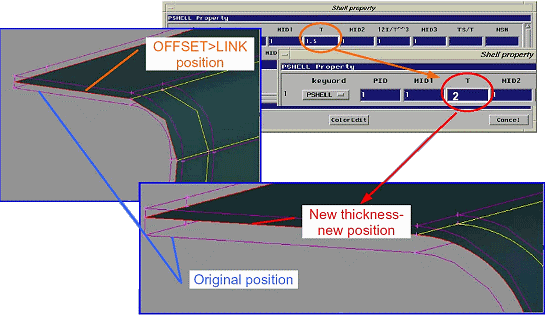

2、抽中面及起皮功能

ANSA具有强大的半自动抽中面和起皮功能, 可以帮助用户正确有效地建立偏置后的模型.

1.      把偏置后的位置和特征的厚度关联起来

2.      选择固定特征的内表面或外表面

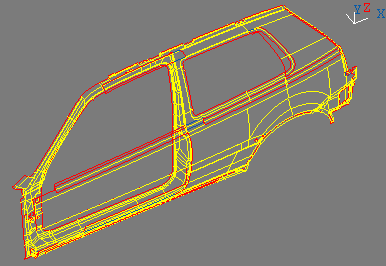

3、几何关联

ANSA的一个很重要的特点是CAD模型(几何数据)与网格模型是相关联的. 也就是说对CAD模型所做的修改将会反映到网格模型上, 反之亦然. 不同于其它的前处理器, ANSA,网格的细化不仅仅是对单元的分割, 而是对网格表现形式的细化. 载荷、边界条件、连接单元(焊点等)可以直接定义在CAD模型上。

4、数据管理

1)目标定位数据库

ANSA利用目标定位数据库为用户提供诸如特征与几何模型的关联等功能,也就是说,无论用户对一个表面进行多少次单元重新划分,总会有一个特征与这些单元相关联。

2)各功能的协同工作能力

     实体的几何关联性使用户以无缝集成的方式对CAD模型和网格模型进行操作。另外,用户在ANSA中可以随时转换求解器,例如,一个NASTRAN的用户可以随时定义ABAQUS的求解文件。

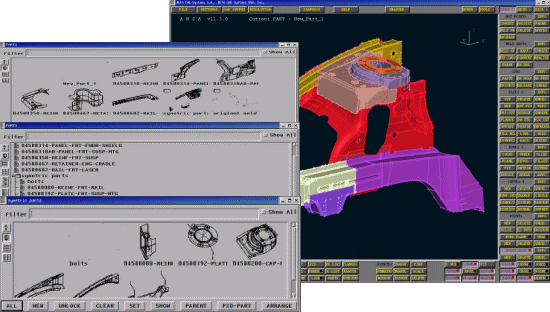

5、部件管理

   部件管理工具使用户在部件级上与数据库进行对话,尽管只是一个简化界面,但用户可以方便地进行部件替换、删除、保存、分开保存等操作。通过部件管理模块,用户可以在不用重新焊接或重新建立边界条件的情况下更新部件。

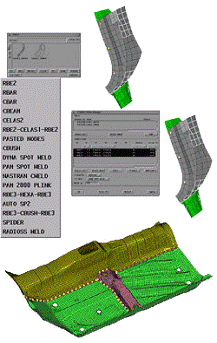

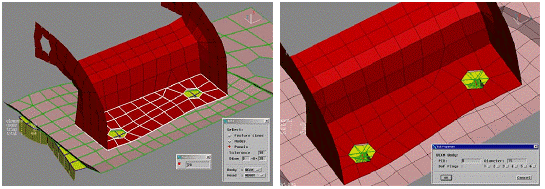

6、连接关系的自动建立和装配

1.      通过CAD数据文件自动识别焊点

2.      连接关系表述文件输入

3.      自动定义连接关系和可选择的连接表述使用

4.      半自动虚拟焊接

5.      依赖于网格和独立于网格的连接类型

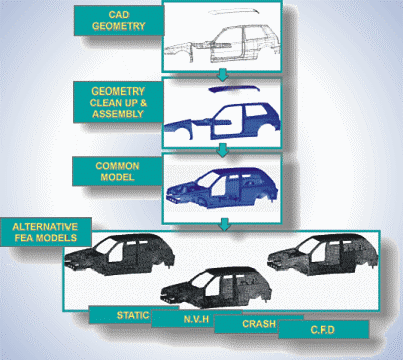

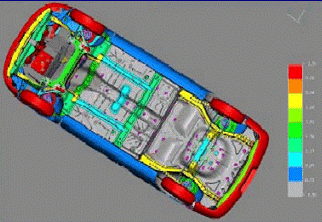

7、通用数据模型

ANSA公司利用自身的创新能力,设计出一套全面的模型建立、维护和共享流程来配合ANSA处理过程。许多客户己经接纳并正使用这个处理流程在CAE工作。这个流程是实现通用数据模型概念或建立CAE主模型唯一实用的方法。这个流程利用ANSA处理几何装配、定义边界条件和快速网格生成方面的功能,建立了一个CAE学科通用的数据库,以用于整个产品的开发过程。以下是这个流程的优点:

1.      信息合并

2.      减少多余的工作

3.      避免矛盾

4.      CAE学科快速、无缝共享数据

5.      遵守标准

6.      提高精度

7.      避免继承特征的错误删除

8.      通过减小模型以降低费用



不同的人可以对同一个产品进行操作,但网格却可以不同

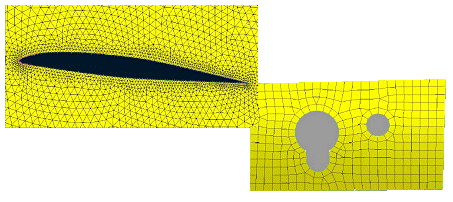

三、网格划分

1、面网格

1.      功能强大的网格区域定义和网格密度控制

2.      CAD几何表面生成节点信息

3.      一次或二次单元的生成

4.      可选择的网格生成准则、模式和选项,包括孔周围网格可预先设置为相同


2、体网格

1.      根据面网格自动生成一次或二次四面体网格。

2.      支持金字塔体网格

3.      半自动生成六面体和五面体网格

4.      边界层的生成

5.      自动网格质量改进

6.      根据几何信息或没有几何信息的情况下,对现有网格进行重建

7.      与几何相关联的网格与不关联的网格之间的联接性



3、网格重建

1.      优化和重建面网格:

2.      提高面网格质量

3.      重新构建面网格使其变粗糙,同样适用于批量网格生成

4.      重建网格以光顺网格过渡

5.      从内周/外周区域自动除去三角形

6.      获得方向性更好的网格排列



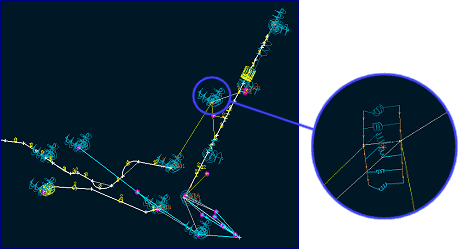

4、假人布置

1.      在一个假人有限元模型中为变形体或刚体(或其他任何树状结构像机械装置)自动生成部件层次结构

2.      支持.tree.pos读入格式

3.      支持LSTCFCSSFAT树状结构文件

4.      检查在运动状态下的旋转自由度终止角时,可以进行假人布置和连接方式定义

5.      汽车安全带可以用seatbeltshell单元模拟(PAM-Crash支持Bar单元)

6.      FE模型中安全带自动装配

5、前处理模板

ANSA支持如下求解器模板:NASTRANABAQUSLS-DYNAPAM-CRASHRADIOSS

ANSA支持如下求解器输入/输出文件:FLUENTFLUENT 2DSTAR CDANASYS



1.      不同的求解器之间可以进行协同工作

2.      用户界面具有针对不同模式的文档进行格式化的信息卡片

3.      用户界面比较友好,自动的实体卡片填充和方便的区域填写

4.      在单元定义时,随意定义多种单元类型

5.      友好的实体操作用户界面

6.      支持多种材料库

7.      SETS上的质量分配

8.      接头生成辅助工具:对不同形式的接头进行分步骤定义

9.      单步生成螺栓

10.   模型的详细信息报告

11.   模型的正确性和完整性的多次检查和修复

12.   从模型不用的实体上自动清理特征

13.   求解工作控制

14.   通过命令行输出部件和群组信息

15.   为实体提供无限大小的命令区

16.   FE和几何实体分配名称

17.   可以处理复合材料

18.   刚体化:通过方便的使用选择过程进行质量或强制单元代替部件或组件操作

19.   模型质量、完整性和连接性检查

20.   爆炸图:临时的局部视图, 用以处理长度为零的单元和均匀栅格,而不用破坏模型的完整性

21.   OPTT的边缘绘图区, 单元厚度, 节点厚度, 质量大小



6、螺栓连接

螺栓的建模器(仅用一步完成建模)具有如下特点:

1.      选择模式时通过:节点, 特征边或者面板自动识别螺栓连接区域

2.      螺栓头和螺栓杆采用不同的单元进行描述

3.      单元自由度, 单元参数, 单元特性有各种选项

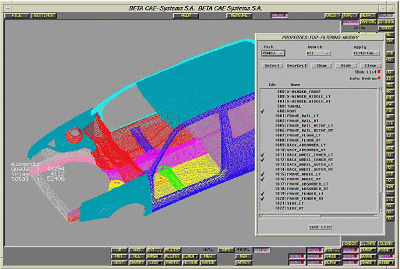

7、编辑过滤修改

编辑过滤修改(EFM)工具是一个功能强大的查询工具, 使用户快速有效地对ANSA数据库进行操作, 其特点如下:

1.      根据给定的准则对任何实体或群体进行分离操作(例如: 查找在同一个坐标系中的节点群)

2.      找出应用特征、材料时导致的无意识错误操作(例如: 在定义特征卡片时有一栏忘记填写)

3.      修改多个实体的特性(例如:更改多个实体的材料)

4.      修改模型的载荷特性

5.      识别模型目录

6.      校验模型的正确性

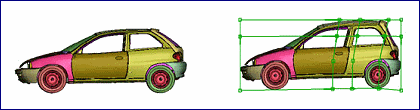

8Morphing

1.      Morphing选择框的使用

2.      Morphing选择框与模型形状相适应

3.      通过自由和控制模式改变Morphing选择框的大小来改变模型的形状.

4.      网格的重新划分

5.      ANSA其它功能的无缝集成


9、横截面工具

特点如下:

1.      网格和几何截面的自动定义

2.      截面生成结果计算

3.      针对不同的载荷点、载荷和特征进行截面应力分析

4.      自动进行barbeam单元特性定义, 集成在求解器模板中.

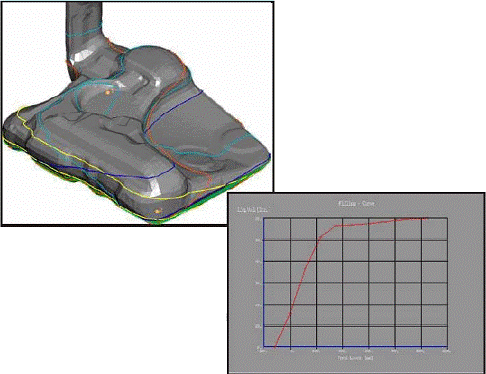

10、油箱分析

特点如下:

1.      对油箱的任意位置绘制体积燃料图和进行数字分析

2.      自动的困油检查

3.      注油和排油口位置定义和分析

4.      逼真的注油过程控制

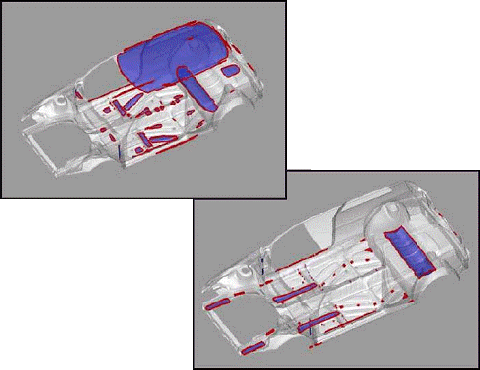

11BIW路径分析

该工具用于在进出某一路径的BIW中进行困油检查

1.      定位网格划分后的部件,如把部件插入某一位置

2.      获取空气阀的位置,总体积和面积

3.      获取静止流体的位置,总体积和面积



12、用于FLUENTANSA

最低的系统要求:

1UNIX

1.      SGI工作站,IRIX6.5或更新版本,硬盘加速OpenGL,512MB内存

2.      HP工作站,HP-UX10.20, 硬盘加速OpenGL,512MB内存

3.      SUN工作站,Solaris5.8或更新版本,硬盘加速OpenGL,512MB内存

4.      IBM RS-6000工作站,AIX4.3.3或更新版本,硬盘加速OpenGL,512MB内存

5.      HP zx2000, HP-UX11.22, Itanium2, FireGL4

2LINUX

1.      奔腾III或奔腾IVAMD Athlon, 硬盘加速OpenGL,512MB内存

2.      LINUX X-Free 4, OpenMotif

3MS-Windows

1.      奔腾III或奔腾IVAMD Athlon, 硬盘加速OpenGL,512MB内存

2.      MS-Windows 2000, NT, XP SP1

3.      Hummingbird Exceed & xceed 3D V7.1 或更高


注:license后台文件适用于所有的平台:SGIHPIBMSUNWindows, Linux.
